Современные телевизоры — это высокотехнологичные устройства, в которых сочетаются сложные слои электронных и оптических компонентов. Чтобы понять, как именно они работают и чем отличаются друг от друга по качеству изображения, нужно познакомиться с устройством самой матрицы и видами подсветки. В этой статье мы рассмотрим строение экранов, основные слои (для LCD-телевизоров), а также поговорим о технологиях подсветки: Edge LED, Direct LED, Mini LED, Micro LED и OLED.
1. Устройство LCD-экрана

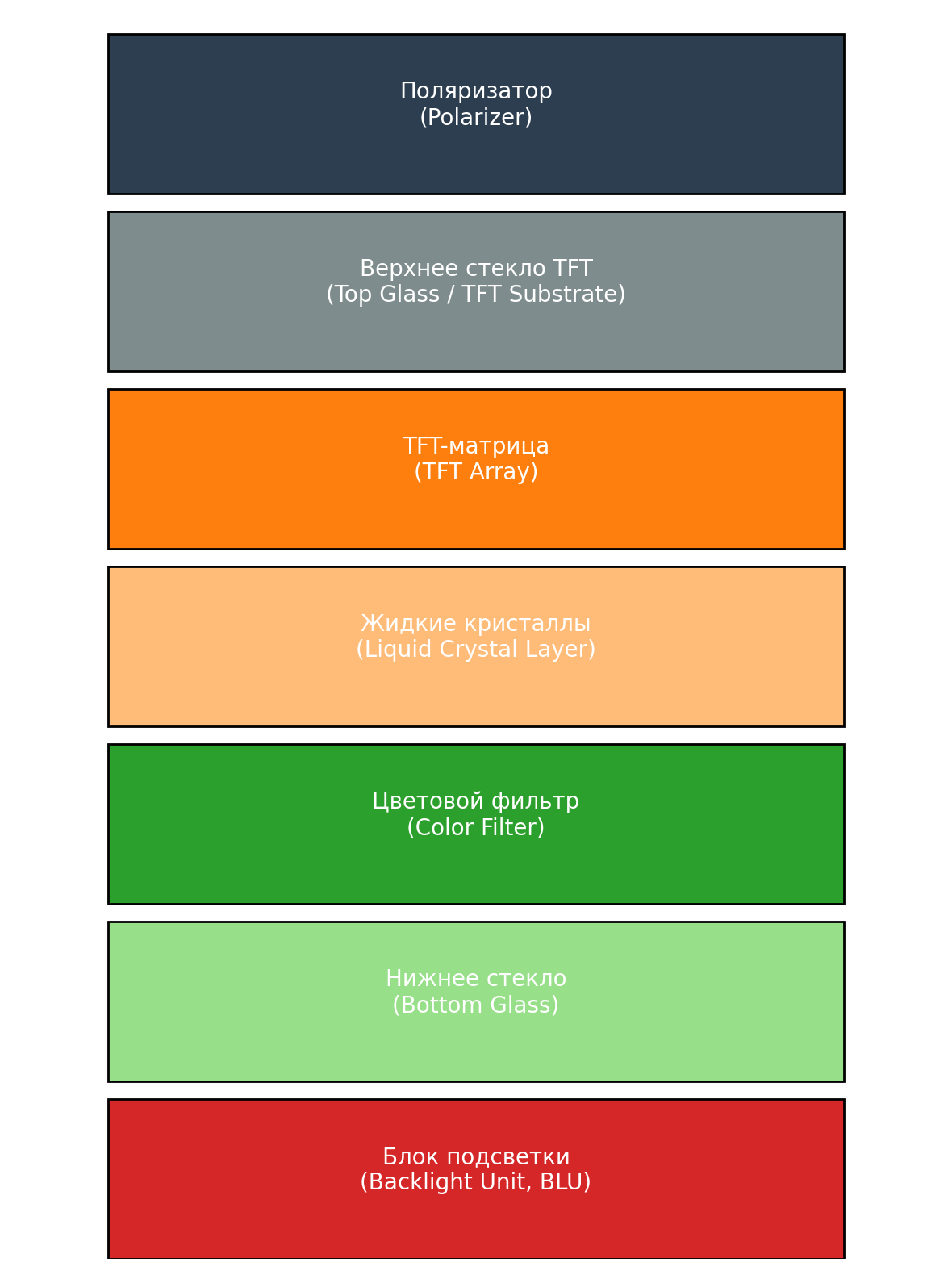

Большинство телевизоров, не относящихся к OLED-, Micro LED- или QD-OLED-моделям, построены на основе LCD-матрицы (жидких кристаллов). Сам по себе жидкий кристалл не светится: чтобы увидеть изображение, его помещают между слоями, через которые пропускают свет. Рассмотрим слои LCD-панели сверху вниз (с точки зрения зрителя):
-
Слой поляризатора (Polarizer)
-
Функция: отфильтрация света, пропуская только волны одной поляризации. Без поляризатора жидкие кристаллы не смогут менять интенсивность света для создания изображения.
-
-
Верхний стеклянный субстрат TFT (Top Glass / TFT Substrate)
-
На нём расположен массив тонкоплёночных транзисторов (TFT, Thin-Film Transistors). Каждый пиксель управляется своим транзистором, который регулирует напряжение и, соответственно, ориентацию жидких кристаллов.
-
-
TFT-матрица (TFT Array)
-
Комплект электронных элементов (транзисторов, конденсаторов и соединительных дорожек), которые формируют адресацию и управление каждым пикселем. На этом уровне формируются команды для включения/выключения каждого пикселя (точки).
-
-
Жидкие кристаллы (Liquid Crystal Layer)
-
Основной полупрозрачный слой, состоящий из молекул жидких кристаллов, способных менять ориентацию при подаче электрического поля. При разном напряжении кристалл меняет угол пропускания света через поляризаторы.
-
-
Цветовой фильтр (Color Filter)
-
Выполнен в виде мозаики красных, зелёных и синих полос (RGB) над каждым пикселем. Когда свет проходит через жидкие кристаллы, он далее попадает на цветной фильтр, который формирует нужный оттенок.
-
-
Нижний стеклянный субстрат (Bottom Glass)
-
Функция: механическая основа всего ЖК-«сэндвича». Внутри между двумя стеклянными пластинами находится собственно жидкокристаллическая смесь.
-
-
Блок подсветки (Backlight Unit, BLU)
-
Включает в себя сразу несколько слоёв, о которых мы поговорим отдельно ниже (они находятся под нижним стеклом). Именно подсветка «подсвечивает» слои сверху, чтобы жидкие кристаллы могли модулировать этот свет.
.png)
-
2. Блок подсветки LCD (Backlight Unit, BLU)
Поскольку жидкие кристаллы сами не излучают свет, необходима подсветка. Она состоит из нескольких слоёв, задача которых — равномерно распределить свет по всей площади экрана, а иногда — обеспечить локальную диммировку для повышения контрастности. Сверху вниз блок подсветки включает:
-
Светодиодный источник (LED, Mini LED, Micro LED или поляризованная подсветка)
-
В зависимости от технологии расположение и размер светодиодов могут сильно различаться (о типах подсветки — ниже).
-
-
Световод (Light Guide Plate, LGP) (в Edge LED)
-
Плоская пластина из специального оптического пластика, в которую свет с края «погружается» и с помощью микроструктур равномерно рассеивается по всей площади.
-
-
Диффузор (Diffuser / Uniformity Film)
-
Тонкая плёнка или несколько слоёв плёнок, которые разбивают и рассеивают направленный от светодиодов свет, сглаживая яркость и избавляясь от «горячих» точек.
-
-
Рефлектор (Reflector)
-
Отражающий слой (обычно алюминиевый или серебристый бумажный композит), который отправляет оптические потоки наверх и не даёт свету уходить вниз, тем самым повышая эффективность подсветки.
-
-
Подложка (Substrate / Chassis)
-
Жёсткий каркас, в котором всё это монтируется. Служит одновременно и охлаждающей платформой, и местом фиксации деталей.
-
В зависимости от типа подсветки нижнего уровня может не быть световода (Edge LED), а LED-диоды могут располагаться прямо за диффузором (Direct LED, Mini LED).
3. Типы подсветки ЖК-панелей

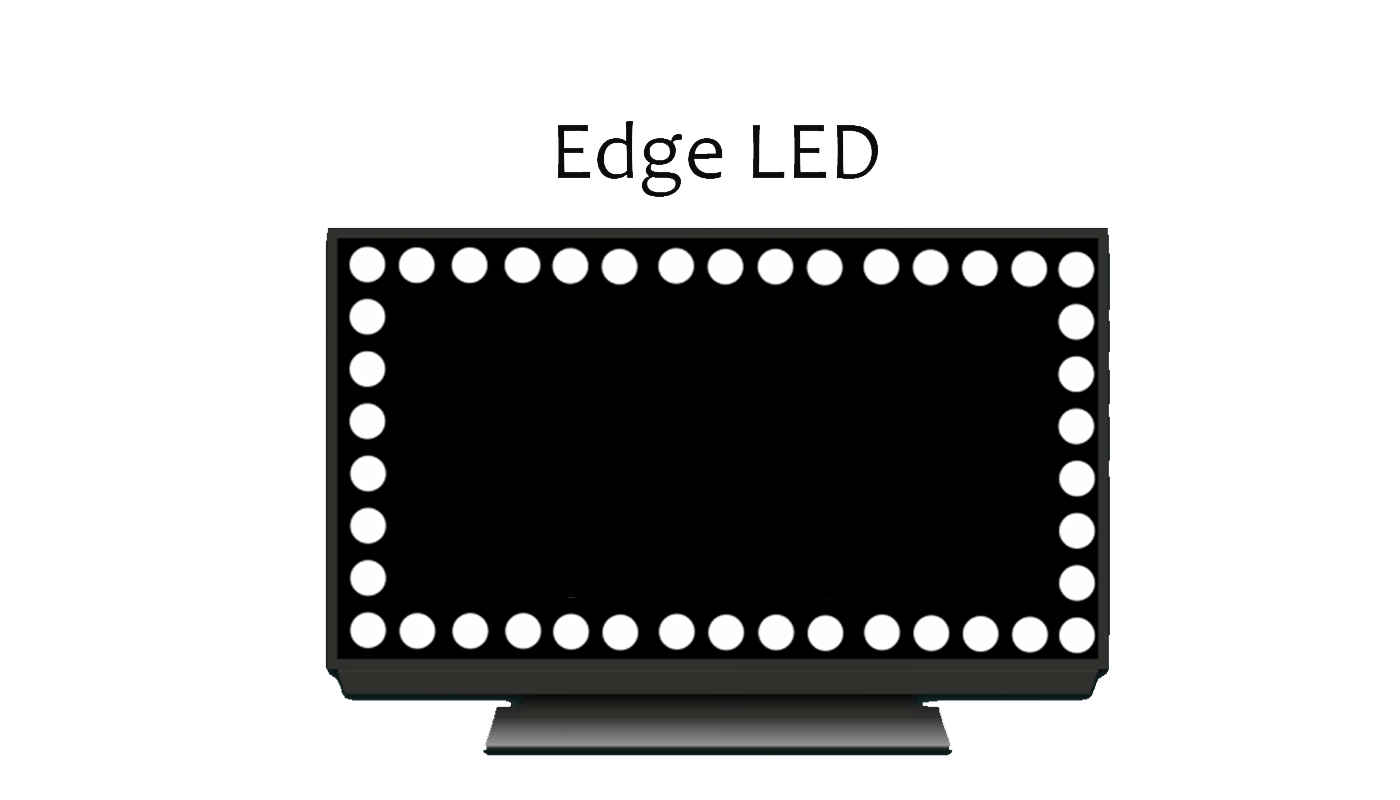

3.1 Edge LED (LED-ленты по краю)
Ключевая идея: светодиоды закреплены по периметру (краям) экрана, и свет направляется внутрь через световод.
-
Структура подсветки:
-
LED-ленты по краю экрана
– Расположены вдоль верхней и/или боковых граней панели (иногда снизу тоже). -
Световод (Light Guide Plate)
– Принимает свет от крайних LED, внутри пластины есть микроструктуры, рассеивающие свет по всему полотну. -
Диффузор
– Сглаживает свет, разбивая его на мелкие точки. -
Рефлектор
-
Подложка
-
-
Плюсы:
-
Очень тонкая конструкция (поскольку не нужно место для массива диодов за всей панелью).
-
Относительно невысокая стоимость.
-
Подходит для тонких и лёгких телевизоров.
-
-
Минусы:
-
Неравномерность яркости (часто «горячие» точки у краёв и более тёмный центр).
-
Практически отсутствует локальная диммировка (если только не очень базовая).
-
Контраст и чёрный цвет уступают Direct LED и более продвинутым решениям.
-
3.2 Direct LED (Full-Array LED)
Ключевая идея: светодиоды размещены по всей задней панели сразу (за TFT/LCM-слоями), а не только по краям.
-
Структура подсветки:
-
Светодиодная матрица (LED array)
– Несколько десятков или сотен светодиодов равномерно распределены по всей площади за жидкими кристаллами. -
Диффузор
-
Рефлектор
-
Подложка
-
-
Плюсы:
-
Равномерная яркость по всему экрану (без «туннелирования» света).
-
Возможна локальная диммировка (Local Dimming) — LED-диоды объединяются в зоны, которые можно затемнять или отключать по зонам. Это повышает контрастность, уменьшая засветы в тёмных участках.
-
Лучше передаёт чёрный цвет по сравнению с Edge LED.
-
-
Минусы:
-
Корпус толще, чем у Edge LED, поскольку есть массив диодов за всей панелью.
-
Количество зон Local Dimming ограничено (например, 20–200 зон), что всё равно уступает Mini LED (сотни или тысячи зон).
-
3.3 Mini LED
Ключевая идея: та же концепция, что и у Direct LED, но светодиоды намного мельче (размер порядка 0,1–0,5 мм), что позволяет разместить их очень много и создать сотни или тысячи зон подсветки.
-
Структура подсветки:
-
Матрица Mini LED
– Тысячи крошечных светодиодов за экраном. -
Диффузор
-
Рефлектор
-
Подложка
-
-
Плюсы:
-
Очень высокая плотность диодов → небольшие зоны локальной диммировки (до нескольких тысяч).
-
Высокая контрастность: чёрные области почти идеальные (минимальный «ореол» вокруг ярких объектов).
-
Превосходный HDR: яркость выше 1000–2000 нит, отличное отображение чёрного и теней.
-
Хорошо подходит для просмотра в ярких комнатах и геймеров, которым важно быстрое переключение зон и малая задержка.
-
-
Минусы:
-
Цена значительно выше, чем у обычных LED/Direct LED.
-
Корпус устройства чуть толще, чем у самых тонких моделей, но всё ещё достаточно компактный.
-
3.4 Micro LED
Ключевая идея: полностью исключить LCD-матрицу и подсветку — формирование изображения происходит на крошечных микросветодиодах, которые сами по себе испускают свет (аналогично OLED, но на неорганических светодиодах).
-
Структура дисплея:
-
RGB MicroLED
– Каждый пиксель состоит из трёх субпикселей — красного, зелёного и синего MicroLED. -
Подложка (Substrate)
-
Электроды и управляющая электроника
-
Защитная плёнка или стекло сверху (опционально)
-
-
Плюсы:
-
Идеальный чёрный: пиксели выключаются полностью, нет утечек подсветки.
-
Высокая яркость и долговечность (не выгорают, как OLED).
-
Широкий угол обзора без изменения цвета.
-
Высокая плотность пикселей, превосходное разрешение, практически мгновенный отклик (как у OLED).
-
-
Минусы:
-
Очень высокая стоимость (технология только выходит на массовый рынок).
-
Сложность производства (каждый MicroLED-элемент нужно точно располагать).
-
Ограниченный размер массово доступных панелей (пока в сегменте премиум-техники).
-
3.5 OLED (Organic Light-Emitting Diode)
Ключевая идея: каждый пиксель содержит органический полимер, который излучает свет при прохождении электрического тока. Нет отдельной подсветки — это самоподсвечивающаяся технология.
-
Структура дисплея (сверху вниз):
-
Поляризатор
-
Верхний защитный стеклопакет / инкапсуляция
-
Прозрачный верхний электрод (ITO)
-
Электронно-инжекционный / электронно-транспортный слой (EIL / ETL)
-
Органический эмиссионный слой (OLED-слой)
-
Носитель отверстий / проводящий органический слой (HTL / HIL)
-
Нижний электрод (обычно металлический)
-
Субстрат (стекло или гибкая плёнка)
-
-
Плюсы:
-
Абсолютный чёрный: пиксель отключается полностью — идеальный контраст.
-
Очень тонкий экран (толщина панели около 5–8 мм).
-
Отличные углы обзора без искажений цвета и контрастности.
-
Мгновенный отклик (< 0,1 мс) — идеален для игр и динамичных сцен.
-
-
Минусы:
-
Риск выгорания пикселей при длительном отображении статичных элементов (логотипы, HUD-интерфейс игр).
-
Относительно невысокая пик-яркость по сравнению с топовыми Mini LED/Neo QLED (обычно до 1000–1200 нит, против 2000–3000 нит у лучших Mini LED).
-
Более высокая стоимость по сравнению с LED-решениями.
Заключение
Телевизионный экран — это многослойная структура, где слои ЖК-матрицы (поляризаторы, TFT, жидкие кристаллы, цветовой фильтр, субстрат) формируют изображение, а блок подсветки (LED, Mini LED, Micro LED или органические пиксели в OLED) создаёт свет для отображения изображения. Каждая технология подсветки имеет свои особенности: от тонкости и цены у Edge LED до выдающихся контрастных характеристик у Mini LED и Micro LED, а также уникальных качеств у OLED.
При выборе телевизора важно учитывать:
- Тип помещения (светлая или тёмная комната);
- Приоритеты (игры, кино или общие задачи);
- Бюджет (различие в ценах может составлять тысячи долларов);
- Долговечность (риск выгорания у OLED и скорость отклика у разных технологий).
Независимо от того, Edge LED, Direct LED, Mini LED, Micro LED или OLED — каждая технология приносит своё сочетание преимуществ и компромиссов. В основе вашего выбора должно лежать понимание, какие параметры (контраст, яркость, углы обзора или долговечность) для вас наиболее важны.
-
